航道橋名地點指示發光標志

2023年9月24日 0 條評論 1.13k 次閱讀 0 人點贊

航道橋名地點指示發光標志,通常設置于橋梁兩邊的橋體側壁上,用于告知橋梁名稱、所處位置等地理位置信息,為航道提供地點坐標參考。指示標志的遠距離視認功能,對航道交通安全至關重要,由于航道周圍環境的光照條件差,采用普通的反光膜標志自身是不發光的,就需要依賴外接光源的照射才能被動發光,而采用了主動發光工藝的指示標志,則能大大提升標志的遠距離視認性和警示性。

技術參數如下:
1、標志版面內容應符合《內河交通安全標志》(國標GB13851-2019)相關要求;其支撐結構應符合《道路交通標志板及支撐件》(國標GB/T23827)的相關要求;其發光部分應符合圖紙及《內部照明標志》要求。
2、標志邊框采用鋁合金內扣式型材封裝,轉角采用鋁合金內弧彎頭組合,標志整體厚度≤38mm(不含支撐件),其面板厚度根據版面尺寸選材。

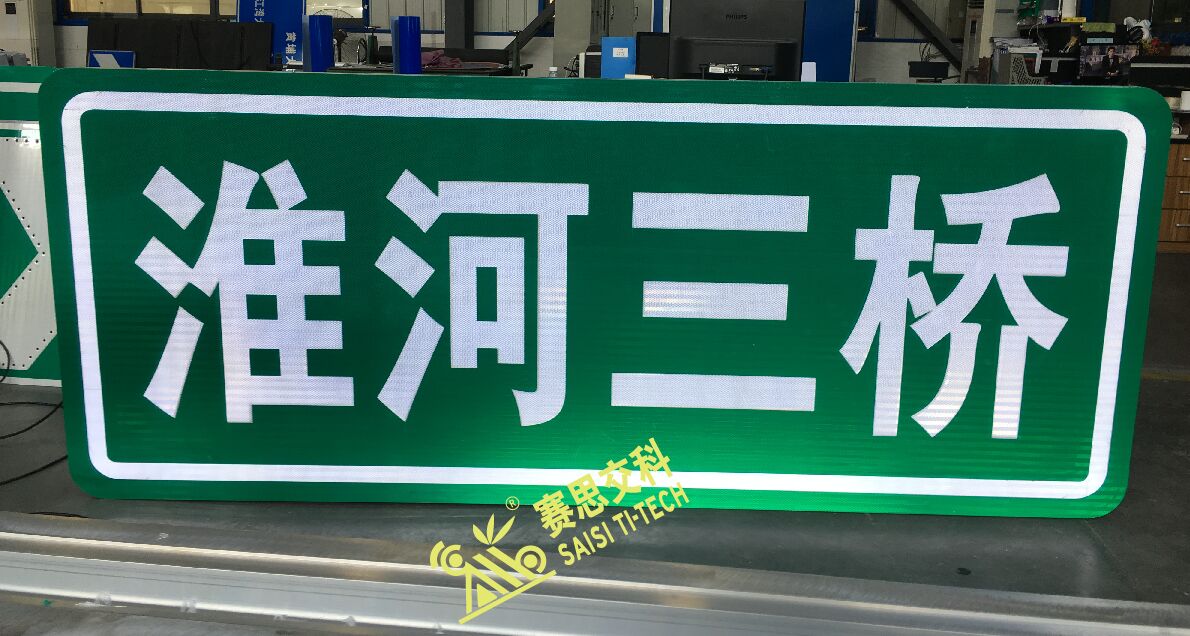

3、在不破壞標志面板逆反射材料的情況下,采用高均光、超高亮光源板“盡面積滿鋪、余量空間拼版”工藝內置于標志箱體,背透式定向投射面板層,主動發光、增亮顯示標志交通語言信息。標志在非點亮狀態時,其版面及逆反射功能正常(如下圖)。
4、光源采用1.2*400*800mm樹脂材質線路板,貼片式LED規格為3.5*2.8mm,極限指標值:功耗200Mw,正向電流20mA,正向峰值電流60mA,反向電壓5V,光通量8.0~9.0lm,發光指向角120Deg,布設中心間距為28*28mm。
5、標志選用逆反射型反光膜(建議國標IV類),其透光率應≥20%,均光率應為1.2:1~1.3:1區間值;其各項性能技術指標,應符合《道路交通反光膜》(國標GB/T18833)要求。
6、標志透光后的發光亮度指標:白色≥300cd/m2,黃色≥150cd/m2,紅色≥45cd/m2,綠色≥45cd/m2,藍色≥30cd/m2,棕色≥22cd/m2。
7、標志對比度:白色與藍色部分平均亮度比不大于18:1且不小于5:1;白色與綠色、紅色部分平均亮度比不大于10:1且不小于4:1;白色與棕色部分平均亮度比不大于20:1且不小于10:1。
8、發光面板層:
(1)半透式發光:標志面板中的文字、圖形、符號部分采用全自動數碼鏤空雕刻工藝,鏤空部分鑲嵌專用PGC高透光板,背透發光部分無任何陰影、邊界輪廓清晰。
(2)全透式發光:標志面板整體采用專用PGC高透光板,全白+鏤空深色膜組成圖案,嚴謹采用絲網印刷工藝替代。
9、PGC高透光板技術參數:拉伸屈服強度≥60MPa,邵式硬度≥80D,透光度≥90%,熱變形溫度(1.8MPa)≥135℃,線膨脹系數(-30℃~+30℃)≤3.5*10。
10、防水防塵等級:符合IP65要求。
11、環境溫度適用等級,根據地理區域選配:中國南部地區選用A級;中國中部地區選用B級;中國東北地區選用C級。(注:A級-20℃~+55℃;B級-40℃~+50℃;C級,-55℃~+45℃)。
12、正常夜間有效動態視認距離≥250米,靜態視認距離≥300米。
13、發光模式:標志版面采用高靈敏度的光控模塊,能根據安裝周圍環境的光照強度變化,自動開啟/關閉標志發光單元。
14、供電系統:A、市政電網供電時,輸入電壓220V,輸出電壓24V。B、太陽能供電時,輸入電壓24V,輸出電壓24V,配置蓄電池的滿載狀態下發光工作時間不小于120小時。
15、標志整體重量≤22KG /㎡,設計使用壽命10年,免費質保2年。

更多了解,請持續關注本網站(http://touristb.cn),或致電陳經理(1377-641-9300).
