大型主動發光標志的安裝及使用說明

2023年7月26日 0 條評論 1.11k 次閱讀 0 人點贊

非常感謝您能使用本公司生產的《主動發光標志系列》產品,為了保證能更好地使用、維護本產品,讓其達到最佳工藝狀態,本文將以“大型主動發光標志”為例,詳見說明其安裝及使用操作流程,請務必耐心閱讀。
(一)注意事項:
1:標志背面的電纜線為供電電源線,核定為DC 24V(低壓),其中:棕色為正極,藍色為負極(每批次對應安裝說明中均會詳細列明),

嚴禁將市電AC? 220V直接接入,會導致高壓沖擊電流、燒毀、損毀標志電路
,應通過控制機箱內的降壓器(開關電源)降壓后接入。
2:接電時,請先關閉總開關,切勿帶電接線,接線時注意零、火線,正、負極,接線處首先使用絕緣膠帶單獨包裹,再使用外層防水膠帶包裹外層,切勿短路、斷路。
3:所有發光標志或控制器請按照相同的生產批次、內容、規格。數量對應安裝,切勿將相同的規格、內容、數量,但不同供貨日期的批次混裝。安裝時,請嚴格按照說明書,及控制器、上標簽標注相對應安裝。如錯裝,可能會造成控制器或發光標志燒毀。
4:接線時請對應電箱內標簽標注對應接線,并注意正、負極及電壓,地線必須接地,以防止夏季雷雨季節時,外電入侵而導致的設備雷擊風險。
5:控制系統為自動光控,即白天不亮,在夜晚或光照不佳的環境中,能自動開啟發光標志/點亮標志。白天安裝需測試時是否為正常通路,可用黑色物蓋在控制箱側的“光控探頭”處,即識別為夜晚,自動點亮標志。
6:請將所有產品根據安裝方向,采用立放方式,切勿堆積疊加存放,并存放在通風、干燥處。平放,可能會因戶外淋雨,而造成產品版面散熱不均,反光膜出現起鼓,積水情況,而損毀。
7:標志牌內部為光源部份,安裝時,操作人員切勿站立在標志面板或背板上,外力可能會導致光源元器件損毀的可能,影響標志發光功能的正常發揮?。。?/span>
8:安裝時,所有裸露的電纜線須使用專用護線管保護,以防長期暴露于高溫、低寒、雨水、空氣中,而出現線路風化老化現象,電源泄露時會傳導至金屬桿件,易發生電擊路人的隱患
9:外接市電取電時,根據版面大?。ù笾掠嬎愎闹担?、取電距離(電壓衰減值),選擇合適的電纜線徑,非專用電工,可咨詢我司技術人員。線徑過小,不滿足要求,可能會導致:A、線路燒毀;B、低壓輸入,會導致標志無法正常工作,長期低壓狀態,易造成控制部分損壞
10:機箱安裝完畢后,出線孔保持緊密,以防老鼠、壁虎等小動物進入,啃噬線路,損害設備。
11:安裝操作過程中,接電部分,應安排具備“特種操作職業資格證書”的專業電工完成,嚴謹非專業電工人員操作。出現故障時,或未達到功能要求時,未經允許,不得私自拆開標志體、控制器等部件?。?/strong>
12、
所述操作說明,請務必嚴格遵守,未按要求及規定操作,而導致標志體、元器件、設備損毀,不在保修范圍內,請務必以謹慎態度對待?。?/div>

(二)安裝步驟及說明:
1:清點配件:安裝前準備,根據《發貨清單》所列配件類型、規格、數量,清點配件,確保配件無缺失、不對型號等現象,避免安裝時出現配件不對口,而誤工、誤機械臺班。按照不同安裝桿件、不同安裝標志版面,對所供配件進行分類擺放,避免在安裝現場,臨時一把抓,既耽誤時間,又犧牲安裝效率。
2:閱讀《安裝說明》:安裝前,請帶班經理組織對口安裝人員,仔細閱讀《安裝說明》,確保完全理解安裝步驟、及注意事項。
3、安裝步驟

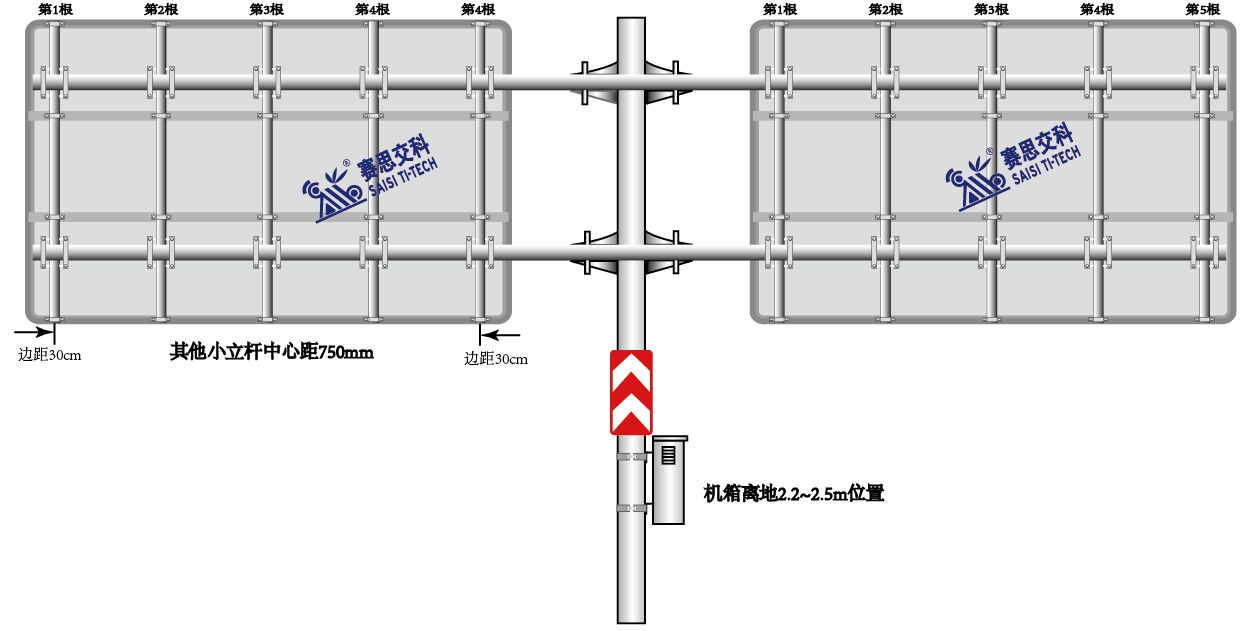

(1)安裝小圓管。將Φ60mm圓管平均安裝于發光牌背面,用Φ60mm半片和Ф12*60mm螺桿固定。其排布如上圖所示,第1根和最后1根圓管邊距為30cm,其他距離均分。

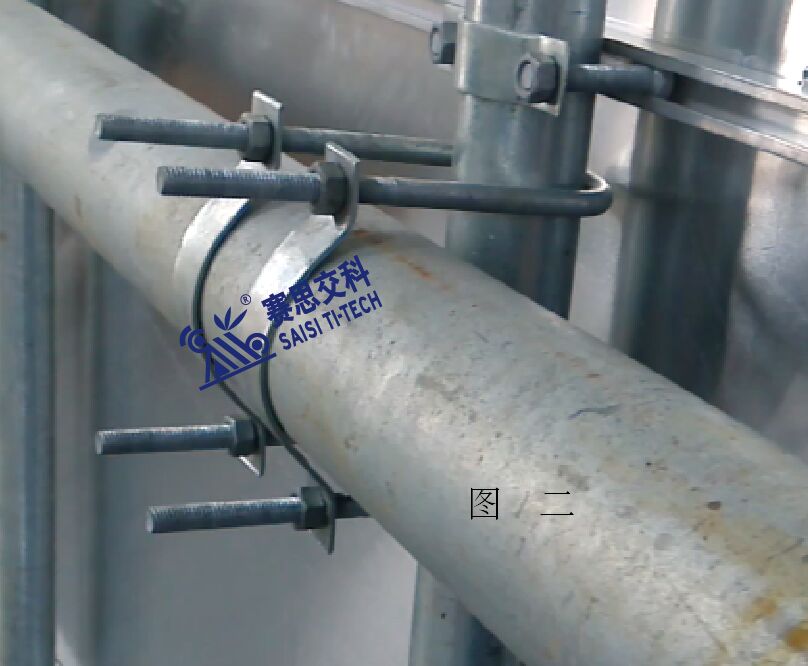

(2)將小圓管固定在懸臂上。用兩只U型卡,如圖下圖所示,安裝于懸臂桿的上下,一端套在小圓管上,一端上下貼在懸臂上,用懸臂對應尺寸的半片抱箍,在外側固定。(注:擰螺絲時,先不要一步擰緊到位,略緊即可,待全部抱箍、U型卡安裝到位后,檢查無誤時,再最終擰緊加固;有誤時,方便調整、修正。)

(3)安裝控制機箱。首先正確選擇待安裝標志所對應的機箱,不同標志對應不同機箱(因機箱最大承受負載不同,在機箱上貼有對應標志版面),不得隨意混雜機箱使用。新建桿件應按下圖所示開孔,讓管線在桿件內部;控制箱安裝于路外一側,離低高度約為2.2~2.5米,此高度,單人無法夠著;若有故障需檢修時,人字梯也方便檢修。

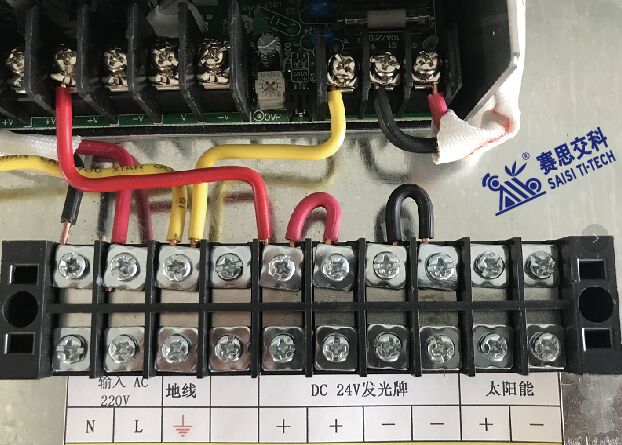

(4)控制線接電。本操作必須為持證的專業電工??!標志牌背面出1根2芯電纜線,內部工作電壓為DC24V,注意區分電線的正負極(具體供貨隨附的《安裝說明書》會詳細列明),將這兩根線接入"DC發光標志牌"所示接線端子上,嚴謹接入旁邊的高壓區??!接線板如下圖所示。將“空開”按鍵下拉至“關閉”狀態 ,再將市電接線接入左側,輸入AC220V的接線端子,在開啟電源前,先檢查以下接線,確保準確無誤后,方可開啟電源。注:控制系統為自動光控(白天不亮,夜晚自動開啟),白天安裝時,需測試,可用黑色物蓋在控制箱的光敏端子上,模擬夜晚效果。

(5)善后現場。安裝完畢后,檢查線路,用專用護管保護線路。若發現安裝時,出現故障時,應做好接電部分檢查,檢查無誤后,用萬用表檢測輸入端、輸出端電壓值,現場電話聯系我方技術人員,給予遠程技術解答、和技術支持,不得未經允許,私自拆開標志體、控制器等成品件。
注:以上為大型發光標志的安裝說明書通用版,具體供貨項目,會隨貨配置該批次貨品的《安裝說明書》,若出現某些內容存在差異,以具體《安裝說明書》細節內容為準。
