國標《道路交通標志和標線》（GB5768）是我們交通人必備的學習標準，其初版于1986年發布，其后，分別于1999年、2009年，2022年共做了三次修訂。本次的交通標志部分（GB5768.2）修訂版為當前的最新版本，于2022年10月1日正式實施，對比研究了2009版，其增加和修改了不少圖標，匯總整理如下：
（1）增加了交通事故管理標志
含義：以粉紅色或熒光粉紅色為標志底色，用以警告前方路段正在進行道路交通事故管理，應減速慢行、停車等候或繞道行駛。
（2）修改了“公交專用車道標志”的圖標含義
變化之處：在2009版本中，上左圖表示為：“該車道專供本線路行駛的公交車輛行駛”；而在2022版本中，上圖左則表示為“僅供公交車輛、通勤班車等大型載客汽車通行”，增加了“通勤班車”車種。而要表示“本車道僅供公交車輛行駛”，則需要在圖標上方加“公交”字樣，如上中圖所示。如果還要詳細定義為“快速公交”，則需如上右圖所示。

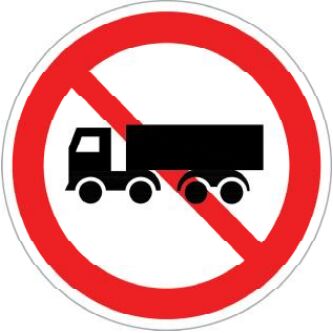

（3）修改了“禁止掛車、半掛車駛?cè)霕?biāo)志”的圖形
?
變化之處：上圖左為2009版本中“禁止掛車、半掛車駛?cè)霕?biāo)志”的圖形；2022新版本圖標，如上圖右所示。
（4）新增了電動車圖標，分別對應禁令、指示、警告三類標志
（5）修改：將2009版本“禁止電動三輪車駛?cè)霕?biāo)志”，修改為“禁止三輪車駛?cè)霕?biāo)志”，擴大圖形所指范圍，不再僅限于“電動三輪車”。
（6）增加了“單行路指示標志”帶了文字的版面形式。
說明：在2009版本（如圖上左、上右所示），不易理解為“單行路”指示標志，特在2022新版本中，增加了帶“單行路”文字提示的版面，對單行路指示標志添加了文字說明。
（7）增加了“開車燈標志”
含義：表示機動車行至該標志處，應開啟車燈。主要設置于隧道口前等需要開車燈處。

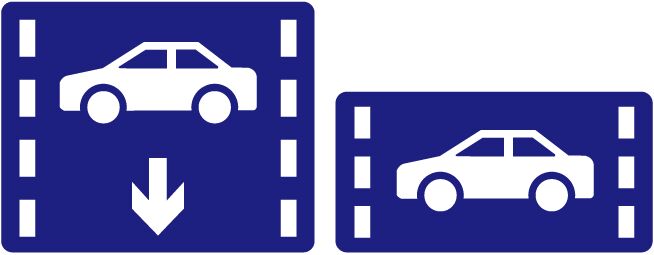

（8）增加了“小型客車車道指示標志”
說明：在2009版本中，僅給出了機動車道標志，未對小型客車車道指示進行圖標定義，2022版本給予明確細分、定義圖標。
（9）增加了“有軌電車專用車道標志”
表示：該車道僅供有軌電車通行，本標志應與“公交專用車道標線”配合使用。
（10）增加了“非機動車推行標志”
含義：表示該道路僅供非機動車推行，不準騎行。主要設置于天橋、地下通道等禁止騎行的路段入口處。

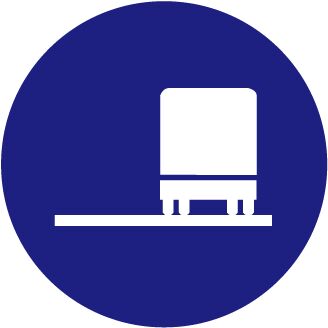

（11）增加了“靠右側車道行駛標志”
含義：表示車輛除必要的超車行為外應靠右側道路行駛。該圖標對車道行駛軌跡選擇，給出了明確的圖標定義，以往的“靠右側車道行駛”管理指令，需要通過冗繁的文字描述，該標志給予了明確圖標示意。另：應加輔助標志說明靠右側車道行駛的車型定義。
（12）增加“硬路肩允許行駛標志”
說明：表示該處硬路肩允許車輛通行，上左圖設置于起點；上中圖設置于即將結束處，提示盡快合流；上右圖設置于終點處。

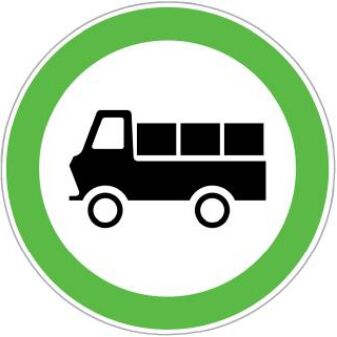

（13）增加“貨車通行標志”
含義：表示貨車應在該道路上行駛，其它車輛也可以在該道路上行駛。特別采用綠色反光膜作為外圓圈。
（14）增加“熒光黃綠外邊框的人行橫道標志”圖案
含義：增強了對人行橫道標志的遠距離駛認性。

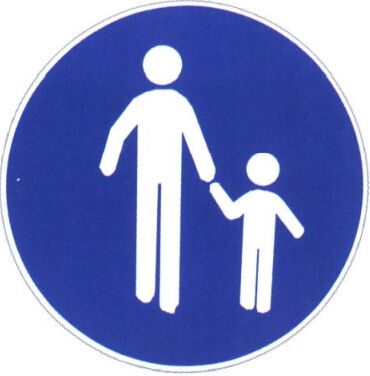

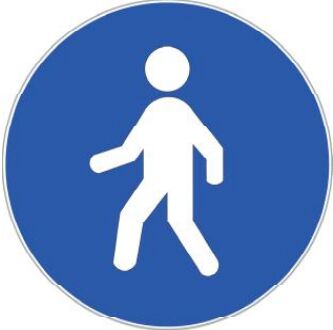

（15）修改“步行標志”的名稱和圖案
?
說明：在2009版本中，該標志名稱為“步行標志”，如上左圖；在2022版本中，名稱修改為“行人標志”，圖標改為上右圖。

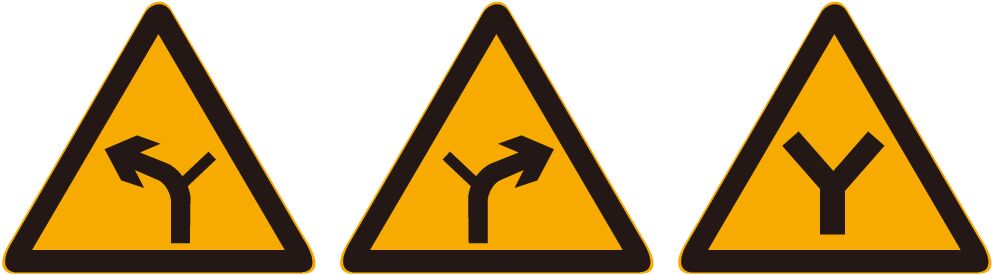

（16）增加“交叉路口標志圖形顯示實際道路交叉形式，線條粗線顯示寬度”
說明：新增上列用細線條表示相交道路寬度，相對當前道路較窄的圖形表示方式，如上列三圖。另新增下列三圖，新的相交道路線型的形狀圖。

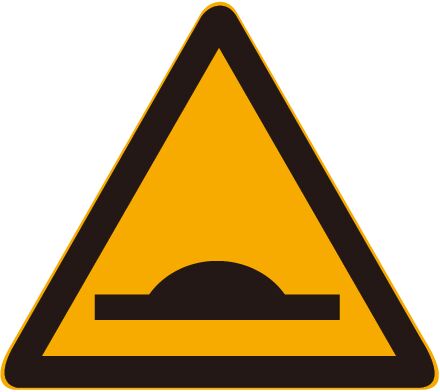

(17)修改“路面高突標志”為“減速丘標志”
（18）增加“電動汽車充電站識別標志”
另有其它變動：（1）修改了“注意車道數變少標志”和“線形誘導標”，由原來的藍色底、白色圖標的指示類標志，調整為黃色底、黑色圖標的警告類標志。（2）修改了“釣魚”、“潛水”、“劃船”、“滑雪”、“滑冰”等旅游類符號標志的圖形。（3）修改了“收費站預告”和“收費站”標志形式。（4）修改“交通監控設備標志”為告示標志。
以上2022版在2009版基礎上，新增或修改的標志版面，若整理有遺漏，歡迎告知補缺。謝謝。
