市面上所有出現的“主動發光道路交通標志”的分類（最全版）

2020年5月27日 0 條評論 4.53k 次閱讀 0 人點贊

目前市面上出現的“主動發光道路交通標志”，款式多樣，形式各一，經認真調研，歸納如下：
一、按照光源內外布設工藝劃分，主要有兩種：

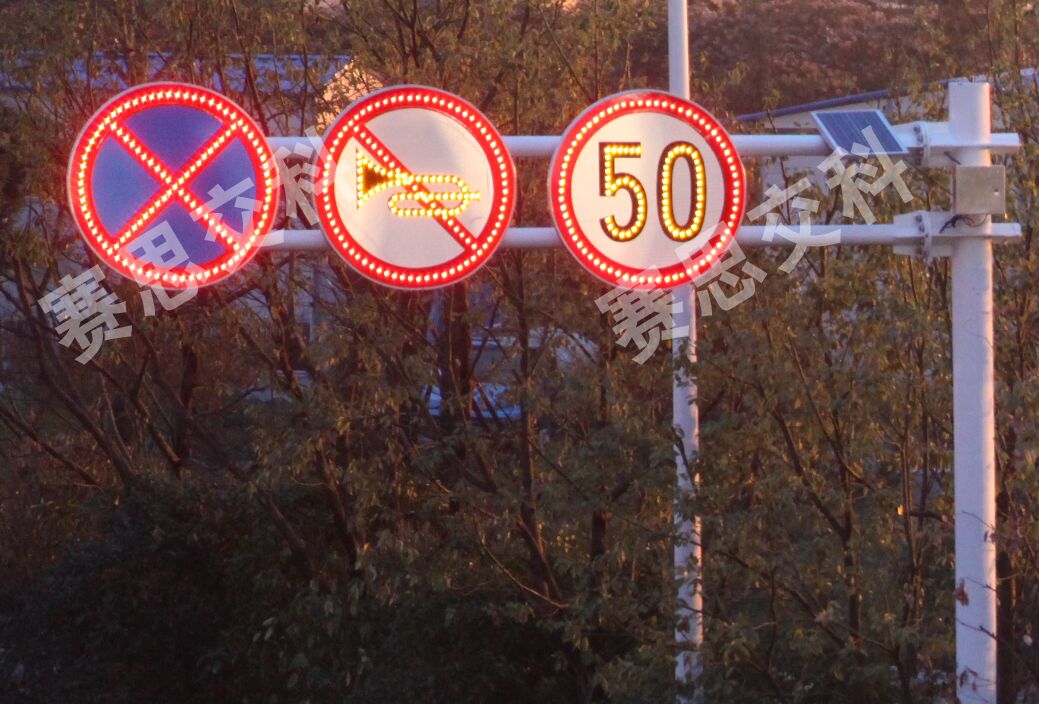

（一）LED點陣式主動發光標志。即在標志版面的文字、圖案、圖形的輪廓上外嵌LED發光管，通過光學測算，將點光源調制成視覺柔和的面光源發光形式，達到點陣型主動發光效果；其依據標準為國標《LED主動發光道路交通標志》（GB/T31446），另最早的公安部行標《太陽能道路交通標志》（GA/T580-2005）已經廢止。

（二）面板顯示型主動發光標志。是將標志內置LED專用光源板，投射在鏤空的標志表面或可透光的標志面板上，形成標志主動發光的視覺效果。其依據標準為交通部行標《內部照明標志》（JT/T750），中國安全產業協會于2018年發布團體標準《面板顯示主動發光交通標志》（T/CSIA 001—2018）。其又包含：
1、全透發光標志。標志面層采用柔性透光結構，內置光源從內部投射面層，形成標志面板層整體發光的主動發光工藝。

2、半透發光標志。標志面層采用鏤空雕刻工藝，內置光源從內部投射面層，形成標志面層底膜不發光，文字、圖形、數字、邊框等關鍵信息內容發光的主動發光工藝。

二、按照光源排布密度劃分，有以下幾類：
（一）LED點陣式主動發光標志。根據LED發光管在圖形中的分布密度，有三種類型：
1、簡易型發光標志。僅在標志版面邊框周圍采用少量的LED發光管，起到標志發光警示效果，不勾勒圖形的信息發光效果，通常作為簡易發光裝置。

2、通用型發光標志。依據國標《LED主動發光道路交通標志》（GB/T31446）中所列技術要求排布LED發光管。

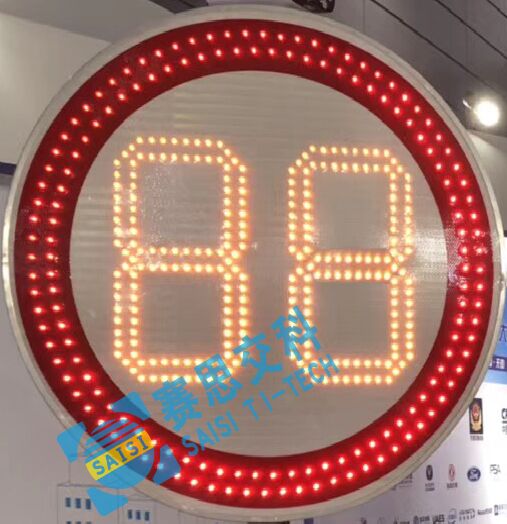

3、密集點陣發光標志。將標志的文字、圖形、數字、邊框等安裝多排并列的方式，密集排布LED發光管，起到視覺融合、筆畫飽滿的效果。

（二）面板顯示型主動發光標志。根據標志內置光源的排布方式，主要分為兩種類型：
1、側光源發光工藝。將發光光源僅設置于需發光的圖形方型內框四周，內部對角投射，形成側光源的主動發光效果。

2、全光源發光工藝。將發光光源板平行于發光面，采用全光源板，垂直投射標志面板鏤空層，形成全光源的主動發光效果。
三、按照智能控制運用劃分，有以下幾類
（一）單體式主動發光標志（上述，略）
（二）光帶路網顯示型主動發光標志。標志版面中路名采用主動發光工藝，路網采用LED三色顯示屏，并解析實時路況信息，通過紅、黃、綠三色動態顯示路況擁堵、緩慢、暢通情況。

（三）時空同步顯示型主動發光標志。標志版面中路名采用主動發光工藝，并在關鍵交通節點旁設置數碼條屏，解析標志安裝點至目標節點的當前平均車速，根據給定路程距離，計算到達所需時間，實時反饋標志顯示屏中。
